Montering af GB100/GB130

Se her, hvordan du monterer GB100/GB130 korrekt på dit køretøj



BEMÆRK: I følgende biler anbefaler vi alternative monteringsplaceringer:

Mercedes Vito
Mercedes Sprinter
VW Crafter
Ford Transit Custom

Dette gør vi på baggrund af batteriets placering. Vi oplever, at vores GPS'er kan døje med at få signal, når de er monteret direkte på batteriet i ovenstående modeller. Ved spørgsmål kontakt os på 7196 9662 eller support@keatech.com

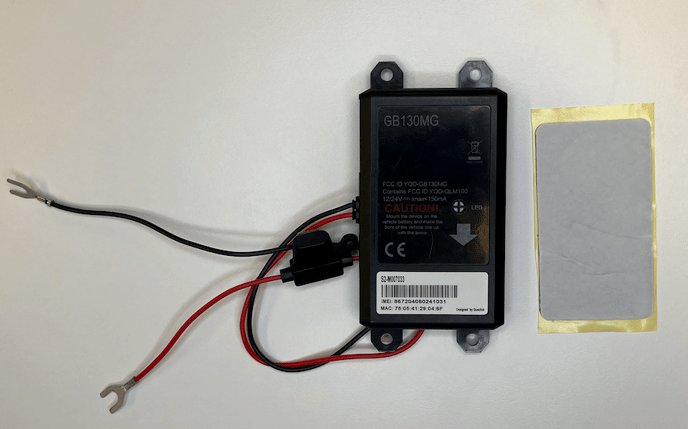

1. Start med at tjekke, at følgende elementer er inkluderet:

  • GB130MG enhed
  • Rød ledning med stik
  • Sort ledning med stik
  • Dobbeltklæbende tape

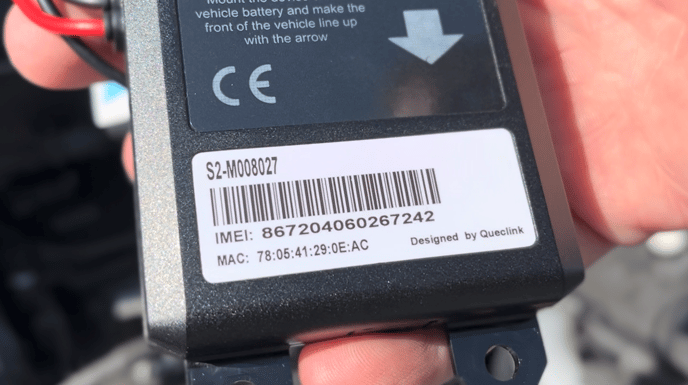

2. Find GPS'ens IMEI nummer. Det er enhedens unikke nummer på 15 tegn. Du finder det på selve enheden og æsken, den kom i. Du skal bruge IMEI nummeret for at opsætte GPS-enheden på din konto i Keatech Live:

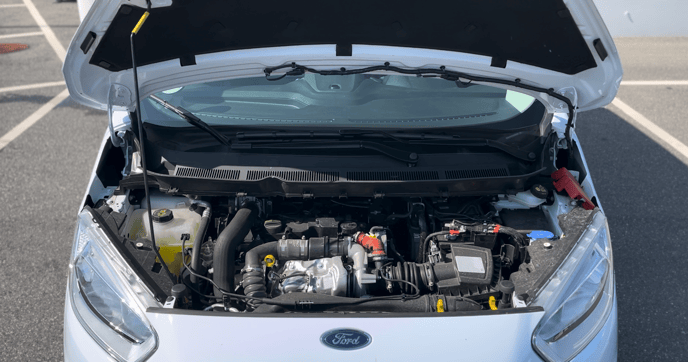

3. Sluk køretøjet, sæt det i parkering og lokaliser batteriet. Tjek evt. køretøjets manual.

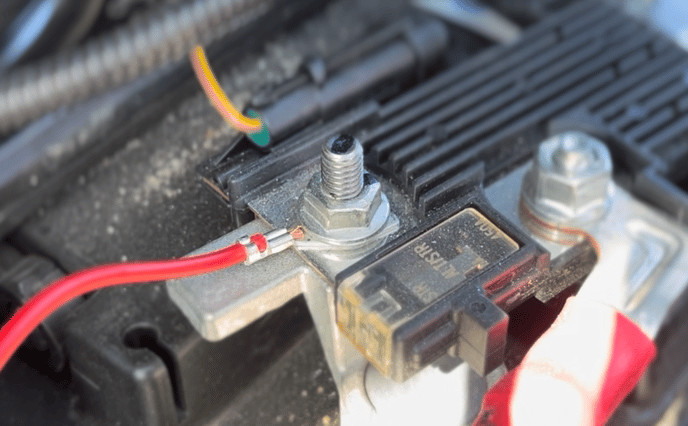

4. GPS'en skal nu tilsluttes køretøjets batteri. Fastgør den røde ledning til bilens positive batteripol DC 8-32V:

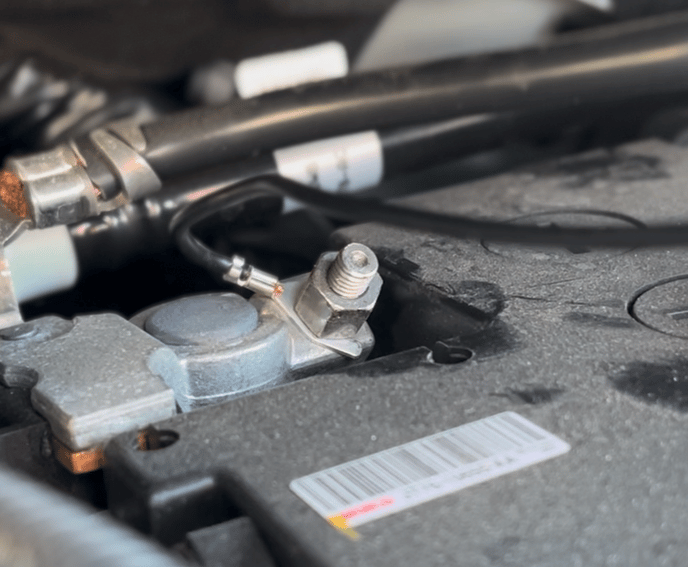

5. Herefter skal du fastgøre den sorte ledning til negativ pol GND:

Tilslutning af sort ledning til negativ pol

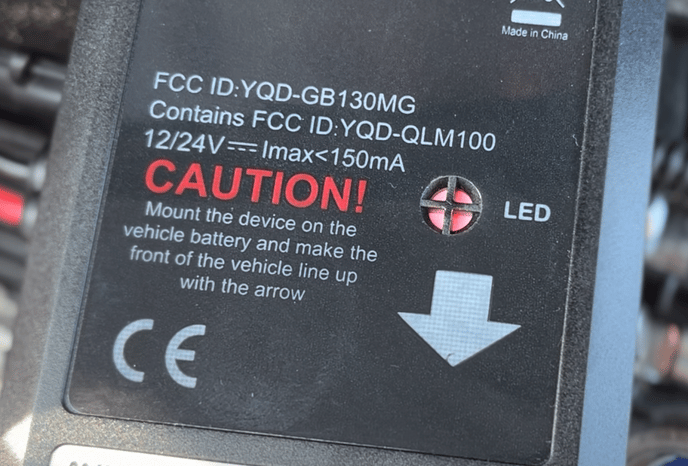

6. Når GB130MG er tilsluttet køretøjets batteri, skal du starte køretøjet, så der er strøm til batteriet. Enheden er aktiveret, når LED-lampen over pilen blinker rød med et par sekunder. Herefter ophører den med at blinke:

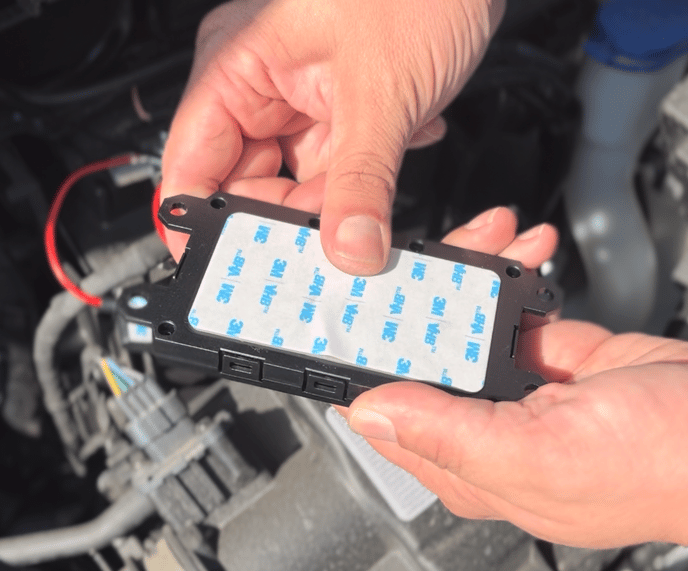

7. Efter du har tilsluttet GB130MG til køretøjets batteri skal GPS enheden fastgøres til køretøjet. Rengør GB130MG med en klud. Påsæt dobbeltklæbende tape på GPS enheden som følger med i boksen:

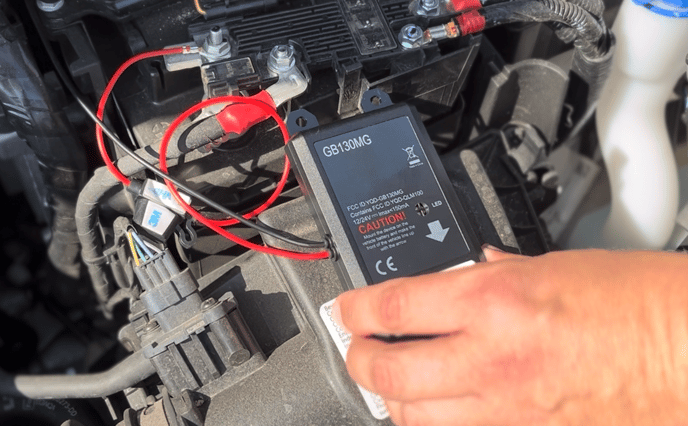

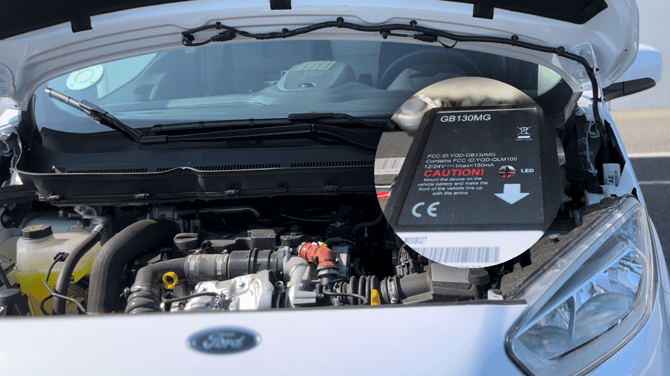

8. Sæt GB130MG på en flad overflade med så meget adgang til åben himmel som muligt. Pilen på GPS enheden skal pege i køretøjets kørselsretning med labelsiden opad.

VIGTIGT: Steder du IKKE må fastgøre GB130MG, da det blokerer GPS signalet:

  • Midt på undervognen
  • Metalstøddæmpere
  • Handskerummet
  • Andre metalindkapslinger

7. Monteringen er færdig. Hvis enheden er monteret korrekt, vil den begynde at melde ind i Keatech Live. Hvis ikke, skal monteringen genbesøges.
